Dimensiones
Bastidor
Tubos
Absorbedor
Fluido
Parámetros ensayados respecto
al área de apertura (1)
Parámetros operativos
Modelo
Varisol HP90
Varisol HP135
Varisol DF
1950 x 70,9 x 70,9
1,006
1,054
1,383
Aluminio
-
Vidrio bajo en Fe
60
1,5
Cobre de 0,13 mm
Selectivo TiNOX
95%
5%
Vacío (10
-6
mbar)
Propilenglicol
0,19
40-60
0,783
1,061
0,023
240,4
6
0
90
N/A
22 x 1,2
Directa
2
53
90 tubos
2,2
Dimensiones por tubo (lxbxh) (mm)
Superficie de absorción 10 tubos (m
2
)
Superficie de apertura 10 tubos (m
2
)
Superficie total 10 tubos (m
2
)
Material
Aislamiento
Material
Diámetro (mm)
Espesor (mm)
Tipo de absorbedor
Recubrimiento
Absortividad
Emisividad
Aislamiento
Tipo de fluido
Volumen de fluido (litros)
Coeficiente óptico
K1 (W/m
2
K)
K2 (W/m
2
K
2
)
Temperatura de estancamiento (ºC)
Presión máxima (bar)
Ángulo mínimo de inclinación (º)
Ángulo máximo de inclinación (º)
Limitación de temperatura (ºC)
Conexión hidráulica bastidor (mm)
Tipo conexión bastidor-tubos
60 l/h
360 l/h
Caudal recomendado para 1 tubo (l/h)
1965 x 70,9 x 70,9
1
1,06
1,4
Aluminio
-
Vidrio bajo en Fe
65
1,5
Cobre de 0,15 mm
Selectivo TiNOX
95%
5%
Vacío (10
-6
mbar)
Propilenglicol
0,05
40-60
0,76
1,621
0,008
119
6
20
70
90
22 x 1,2
HP seca
2
53
90 tubos
2,13
1965 x 70,9 x 70,9
1
1,06
1,4
Aluminio
-
Vidrio bajo en Fe
65
1,5
Cobre de 0,15 mm
Selectivo TiNOX
95%
5%
Vacío (10
-6
mbar)
Propilenglicol
0,05
40-60
0,78
2,112
0,006
174
6
20
70
135
22 x 1,2
HP seca
2
53
90 tubos
2,13
(1) Conforme a los Estándar Europeos (Instituto TÜV)
Pérdida de carga (mbar)
Tipo de tubería
Máximo número de tubos
Peso por tubo vacío (Kg)
Colector de T
ubo
de Vacío V
arisol
•

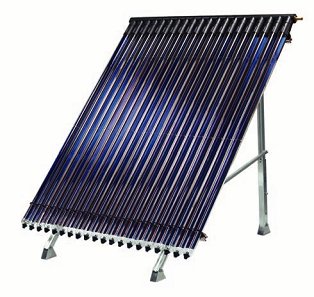

Colector solar con tecnología
Heat Pipe.
•
Amplio abanico de posibilidades de colocación, permitiendo su
instalación en un ángulo desde 20 a 80º con la horizontal.
•
Temperatura limitada
a 135º (Varisol HP 135) o a 90º (Varisol
HP90) en la cámara de condensación.
•
Permite girar el tubo
sobre sí mismo consiguiendo una óptima
colocación (± 25º).
Características V
arisol HP
•
Colector solar de
flujo directo
.
•
Amplio abanico de posibilidades de colocación, permitiendo su
instalación en un ángulo desde 0º hasta 90º con la horizontal
.
•
Permite girar el tubo sobre sí mismo
consiguiendo una ópti-
ma colocación (± 25º).
Características V
arisol DF
Nota: Para estos sistemas es imprescindible el kit hidráulico de
conexión (1 por batería mínimo). Consultar pág. 56.
P
r
e
c
i
o
s
V
a
r
i
s
o
l
D
F
Referencia
KST0030
KST0029
KST0027
Modelo
VARISOL DF 1 TUBO
VARISOL DF 5 TUBOS
VARISOL DF 10 TUBOS
PVR
100 €
445 €
870 €
KST0080
KST0079
KST0078
KST0077
KST0076
KST0075
VARISOL HP90 1 TUBO
VARISOL HP90 5 TUBOS
VARISOL HP90 10 TUBOS
VARISOL HP135 1 TUBO
VARISOL HP135 5 TUBOS
VARISOL HP135 10 TUBOS
115 €
505 €
985 €
115 €
505 €
985 €
P
r
e
c
i
o
s
V
a
r
i
s
o
l
H
P
PVR
Modelo
Referencia
Varisol
El colector solar que le
permite instalar la superficie
JUST
A que necesita
Este nuevo y único sistema en el mercado, marca una nueva
línea a seguir, ya que se trata de instalar justo lo que se necesita,
como si de un sistema “Inverter”
se tratara.
El colector lo forman unos módulos compuestos por un tramo
de colector y un tubo de vacío. Al instalarlos, sólo tiene que co-
nectar entre sí tantos módulos como necesite. De esta manera
conseguirá ajustar la producción del sistema solar a las necesi-
dades del edificio, disminuirá considerablemente los posibles
excesos y, por tanto, aumentará la eficiencia energética de la
instalación solar.
Varisol se ajusta a la exigencia de la instalación.
La instalación no puede ser más sencilla:
Beneficios para todos
La flexibilidad y alto rendimiento no son las únicas ventajas de este sistema:
INST
ALADOR
• Rápida y
fácil instalación
:
no necesita ninguna
herramienta.
• Colector
muy ligero
.
•
Adaptable
al espacio
disponible.
MEDIO AMBIENTE
• Uno de los productos
más ecológicos
del sector
fabricado
íntegramente con
materiales 100%
reciclables.
USUARIO FINAL
• Se ajusta exactamente a sus
necesidades
.
• Sólo
paga por lo que necesita
.
•
Adaptable y flexible
: podrá
adaptar su presupuesto a
la instalación y hacer una
ampliación posterior, o ampliarla
si aumenta su consumo.
DISTRIBUIDOR
• Mejorará su
control
de stock
y su
inversión
.
• Transporte sencillo:
todo en un mismo
embalaje (Colector
+ Tubo).
